ТОПЛИВНЫЙ НАСОС ВЫСОКОГО ДАВЛЕНИЯ (ТНВД): ИНТЕРЕСНЫЕ ФАКТЫ.

1. Что собой представлет ТНВД

1.1. Виды. Конструктивные особенности. Принципы работы

1.2. Сфера применения

2 Преимущества и недостатки использования ТНВД

3. Ремонт и восстановление

3.1. Диагностика неисправностей

3.2. Порядок ремонтных операций

4. Как продлить срок эксплуатации

1 Что собой представляет ТНВД.

Топливный насос высокого давления (сокращенное наименование – ТНВД) является одним из основных конструктивных элементов системы впрыска дизельного двигателя. Насос, выполняет, как правило, две основные функции: нагнетание под давлением определенного количества топлива; регулирование необходимого момента начала впрыскивания. С появлением аккумуляторных систем впрыска функция регулирования момента впрыска была возложена на управляемые электроникой форсунки.

Основу топливного насоса высокого давления составляет плунжерная пара, которая объединяет поршень (он же плунжер) и цилиндр (он же втулка) небольшого размера. Плунжерная пара изготавливается из высококачественной стали с высокой точностью. Между плунжером и втулкой обеспечивается минимальный зазор – прецизионное сопряжение.

1.1. Виды. Конструктивные особенности. Принципы работы.

По принципу действия ТНВД делят:

• непосредственного действия с механическим приводом плунжера;
• с аккумуляторным впрыском.

В зависимости от конструкции различают следующие виды ТНВД:

• рядный,
• распределительный,
• магистральный.

Рядный ТНВД имеет плунжерные пары по числу цилиндров. Плунжерные пары установлены в корпусе насоса, в котором выполнены каналы для подвода и отвода топлива. Движение плунжера осуществляется от кулачкового вала, который в свою очередь имеет привод от коленчатого вала двигателя. Плунжеры постоянно прижимаются к кулачкам с помощью пружин. При вращении кулачкового вала кулачок набегает на толкатель плунжера. Плунжер двигается вверх по втулке, при этом последовательно закрываются выпускное и впускное отверстие. Создается давление, при котором открывается нагнетательный клапан, и топливо по топливопроводу поступает к соответствующей форсунке.

Отличительная черта таких ТНВД,- их можно смазывать маслом, находящимся в самой системе смазки двигателя. Устройство способно работать без перебоев даже на низкокачественном топливе.

Распределительные ТНВД стали следующим поколением насосов высокого давления. Они появились в 60-х годах 20го века. В конструкции также использовался механический впрыск, но конструктивно существенно отличалась от рядных ТНВД.

Одной из основных конструктивных особенностей таких агрегатов является то, что высокое давление во всех цилиндрах обеспечивается благодаря чёткой работе всего лишь одного единственного плунжера. Данная деталь имеет вырезы, каждый из которых подходит только лишь для одного отдельно взятого цилиндра.

В отсутствие множества насосных секций распределительный насос гораздо компактнее и легковеснее рядного. К тому же его привод забирает от двигателя меньше выходной мощности. Эти достоинства позволили уменьшить размеры и массу всего силового агрегата, что в свою очередь способствовало широкому использованию дизельных моторов в производстве легковых автомобилей.

Даже учитывая, что смазка распределительных ТНВД обеспечивается топливом и у них нет отдельного масляного картера, как на рядных ТНВД, особых проблем в эксплуатации они не доставляют. И если их не "добивают" неправильной эксплуатацией, они показывают себя достаточно надежными и долговечными.

Магистральные ТНВД (Common Rail ТНВД)- самые современные и надежные. Отсюда их востребованность.

Используется в аккумуляторной системе впрыска топлива Common Rail, где он выполняет функцию нагнетания топлива в топливную рампу. Такие насосы обеспечивают более высокое давление топлива (в современных системах впрыска порядка 180 МПА и более).

Характерен высокий уровень КПД вне зависимости от интенсивности нагрузки. Применяются только в двигателях с аккумуляторным впрыском и сочетают в себе функцию инжектора и нагнетателя.

1.2. Сфера применения.

Разработчиком ТНВД считается Роберт Бош. Активное использование рассматриваемой разновидности топливного насоса на легковых автомобилях началось во второй половине 30-х годов прошлого века. Изначально топливный насос высокого давления предназначался исключительно для дизельных двигателей. В настоящее время ТНВД применяется также и для бензиновых агрегатов, оборудованных инжекторной системой, обеспечивающей впрыскивание топлива непрямую в цилиндры.

Ведущими производителями топливных насосов высокого давления являются, в основном, зарубежные фирмы: Bosch (Бош), Delphi (Делфи), Denso (Денсо), Zexel (Зексель).

Использование топливных насосов высокого давления (ТНВД) наиболее обосновано в конструкции дизельных двигателей грузовой и спецтехники.

2. Преимущества и недостатки использования ТНВД.

Постоянный рост требований в части охраны труда и соблюдения экологических стандартов объясняет еще одно важное направление улучшения ТНВД. В современных условиях произошло вытеснение механических топливных насосов устройствами, оснащенными электронной регулировкой подачи горючего. Второй вариант системы впрыска топлива намного экономичнее и сводит к минимуму количество вредных выбросов в атмосферу.

Закономерно, что ТНВД все больше уступают свое место более технологичным системам. В данном случае, в наибольшей мере это касается рядных и распределительных ТНВД.

Срок службы ТНВД, как и у других видов топливных систем напрямую зависит от качества используемого топлива. Многие признают, что в нашей стране качество топлива оставляет желать лучшего, не говоря уже о дизельном топливе. Топливный насос высокого давления нуждается в бережной эксплуатации и любые примеси, а тем более вода – влечет за собой неминуемый выход из строя важного механизма, соответственно - непредвиденные расходы для вас.

Несмотря на все имеющиеся недостатки, подобная система перекочевала с дизельных на бензиновые двигатели. А обусловлено это главным преимуществом ТНВД, которое перекрывает все имеющиеся недостатки: сокращение потребления топлива до 30%, благодаря впрыску топлива под высоким давлением.

3. Ремонт и восстановление.

3.1. Диагностика неисправностей.

В процессе эксплуатации транспортного средства нередко неисправности топливного насоса высокого давления возникают по причине заправки некачественным топливом и несвоевременной замены фильтрующих элементов. Неисправность узла проявляется в засорении каналов, в потере герметичности резиновых прокладок и выработке посадочных мест.

Поломки ТНВД проявляются характерными симптомами:

• резкое увеличение расхода топлива;
• проблемы с запуском двигателя;
• выхлопные газы белого цвета;
• едкий запах и повышенная дымность выхлопа;
• утечки топлива;
• падение мощности ДВС;
• нестабильная работа мотора на холостых оборотах.

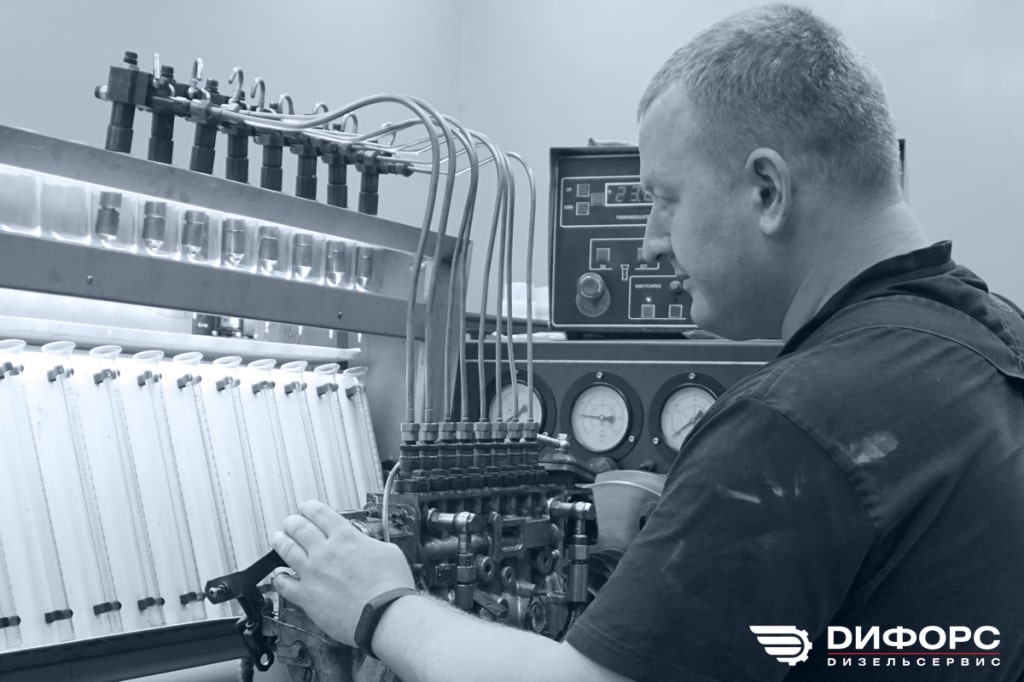

Для определения целесообразности замены или ремонта специалистами наших сервисных станций выполняется диагностика ТНВД. Для проверки используется специальный стенд, позволяющий имитировать разные режимы нагрузки силового агрегата, что позволяет выявить малейшие отклонения в работе деталей ТНВД. На основании диагностики принимается решение относительно восстановления работоспособности всего узла.

3.2. Порядок ремонтных операций.

Любая, даже самая бережная эксплуатация транспортного средства, рано или поздно приводит к некорректной работе ТНВД. Если это произошло, необходимо установить причины, приведшие к поломке. В этом поможет диагностика, проведенная квалифицированным специалистом.

Провести ремонт и восстановление ТНВД самостоятельно невозможно. Такие операции требуют применения специального инструмента и оборудования, чистоты в помещении мастерской и соответствующих навыков у персонала. «Кустарный» ремонт может обернуться владельцу дополнительными расходами в будущем.

Мы рекомендуем обращаться в профессиональный сервис, где качественный ремонт топливной системы вашего автомобиля будет гарантирован.

На наших сервисных станциях мы руководствуемся такой последовательностью ремонта ТНВД:

• Демонтаж.
• Очистка.
• Диагностика.
• Разборка.
• Дефектовка.
• Ремонт и восстановление.
• Регулировка основных механизмов.
• Сборка.
• Тестирование на стенде.
• Корректировка работы.
• Установка.

4. Как продлить срок эксплуатации ТНВД.

Мы рекомендуем:

• Использование качественного, сезонного дизельного топлива.
• Своевременная диагностика и обслуживание.
• Использование оригинальных запасных частей.
• Своевременная замена масла.
• Не допускать перегрева мотора.
• Профессиональный ремонт и восстановление.
